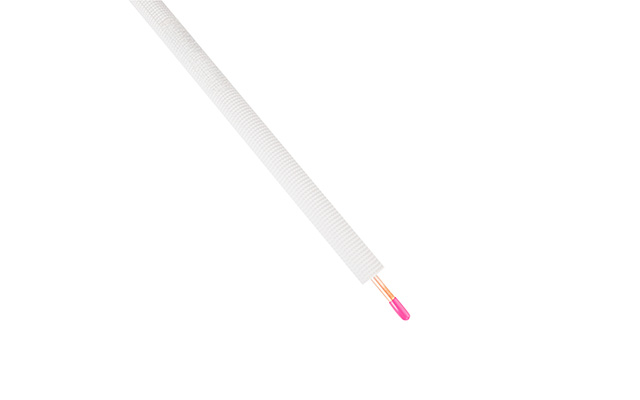

被覆銅管直管
規格型番
保温材厚10mm仕様
| コードNo. | 型番 | 対応冷 媒種別 |
国土交通省標準 仕様 適合★ |
銅管外径D |
銅管材厚t (mm) |
銅管質別 | 保温材外径d (mm) |
保温材材厚 (mm) |
条長 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 13201 | STM 034 | 3 | 適合 | 9.52 | 0.80 | 1/2H | 31 | 10 | 4 |
| 13202 | STM 044 | 3 | 適合 | 12.70 | 0.80 | 1/2H | 34 | 10 | 4 |
| 13203 | STM 054 | 3 | 適合 | 15.88 | 1.00 | 1/2H | 37 | 10 | 4 |
| 13204 | STM 064 | 3 | 19.05 | 1.00 | 1/2H | 41 | 10 | 4 | |
| 13205 | STM 064A | 3 | 適合 | 19.05 | 1.05 | 1/2H | 41 | 10 | 4 |
| 13206 | STM 074 | 3 | 22.22 | 1.00 | 1/2H | 44 | 10 | 4 | |
| 13207 | STM 074A | 3 | 適合 | 22.22 | 1.20 | 1/2H | 44 | 10 | 4 |
| 13208 | STM 084 | 3 | 25.40 | 1.00 | 1/2H | 47 | 10 | 4 | |
| 13209 | STM 094 | 2 | 28.58 | 1.00 | 1/2H | 50 | 10 | 4 | |
| 13210 | STM 104 | 2 | 31.75 | 1.10 | 1/2H | 53 | 10 | 4 | |
| 13211 | STM 114 | 1 | 34.92 | 1.10 | 1/2H | 57 | 10 | 4 | |
| 13212 | STM 124 | 2 | 38.10 | 1.35 | 1/2H | 60 | 10 | 4 |
保温材厚20mm仕様
| コードNo. | 型番 | 対応冷 媒種別 |
国土交通省標準 仕様 適合★ |
銅管外径D |
銅管材厚t (mm) |
銅管質別 | 保温材外径d (mm) |
保温材材厚 (mm) |
条長 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 13101 | STL 034 | 3 | 適合 | 9.52 | 0.80 | 1/2H | 51 | 20 | 4 |
| 13102 | STL 044 | 3 | 適合 | 12.70 | 0.80 | 1/2H | 54 | 20 | 4 |
| 13103 | STL 054 | 3 | 適合 | 15.88 | 1.00 | 1/2H | 57 | 20 | 4 |
| 13104 | STL 064 | 3 | 適合 | 19.05 | 1.05 | 1/2H | 61 | 20 | 4 |
| 13105 | STL 074 | 3 | 22.22 | 1.00 | 1/2H | 64 | 20 | 4 | |
| 13106 | STL 074A | 3 | 適合 | 22.22 | 1.20 | 1/2H | 64 | 20 | 4 |
| 13107 | STL 084 | 3 | 25.40 | 1.00 | 1/2H | 67 | 20 | 4 | |
| 13108 | STL 084A | 3 | 適合 | 25.40 | 1.35 | 1/2H | 67 | 20 | 4 |
| 13109 | STL 094 | 2 | 28.58 | 1.00 | 1/2H | 70 | 20 | 4 | |
| 13110 | STL 094A | 3 | 適合 | 28.58 | 1.55 | 1/2H | 70 | 20 | 4 |
| 13111 | STL 104 | 2 | 31.75 | 1.10 | 1/2H | 73 | 20 | 4 | |
| 13112 | STL 104A | 3 | 適合 | 31.75 | 1.70 | 1/2H | 73 | 20 | 4 |
| 13113 | STL 114 | 3 | 適合 | 34.92 | 1.85 | 1/2H | 76 | 20 | 4 |
| 13114 | STL 124 | 2 | 38.10 | 1.35 | 1/2H | 80 | 20 | 4 | |
| 13115 | STL 124A | 3 | 適合 | 38.10 | 2.00 | 1/2H | 80 | 20 | 4 |
★国土交通省仕様では、難燃保温材仕様のものが適合となります。JCDA 0009冷媒用断熱材被覆銅管（難燃仕様）適合品。
