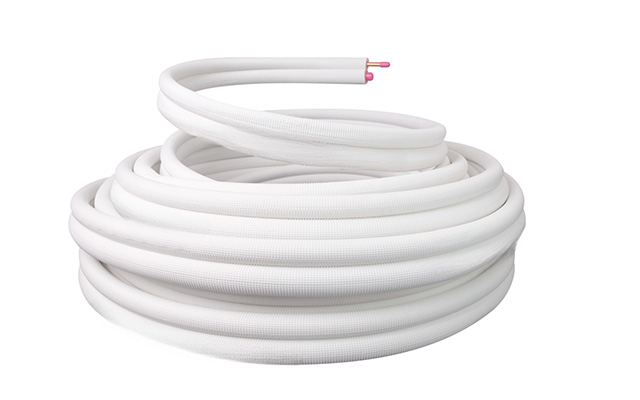

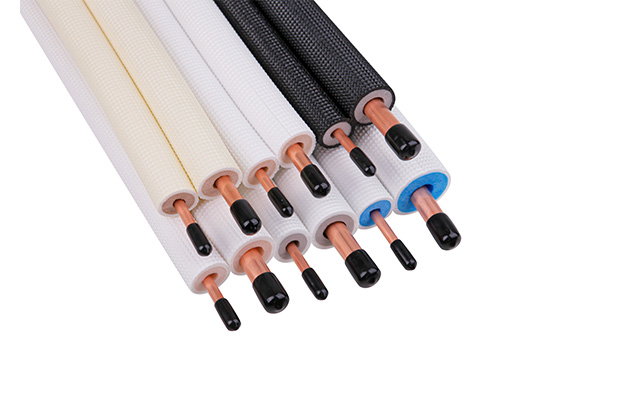

被覆銅管ペアコイル
規格型番
| コードNo. | 型番 | 対応冷 媒種別 |
国土交通省標準 仕様 適合★ |
銅管 外径×材厚 (保温材外径×材厚) (㎜) | コイル条長 (ｍ) |
|
|---|---|---|---|---|---|---|
| 液管 | ガス管 | |||||
| 12001 | PSS 2320 | 3 | 6.35×0.80（24×8） | 9.52×0.80（27×8） | 20 | |
| 12002 | PSS 2330 | 3 | 6.35×0.80（24×8） | 9.52×0.80（27×8） | 30 | |
| 12003 | PSM 2420 | 2 | 6.35×0.80（24×8） | 12.70×0.80（34×10） | 20 | |
| 12004 | PSM 2430 | 2 | 6.35×0.80（24×8） | 12.70×0.80（34×10） | 30 | |
| 12005 | PMM 2320 | 3 | 6.35×0.80（28×10） | 9.52×0.80（31×10） | 20 | |
| 12006 | PMM 2330 | 3 | 6.35×0.80（28×10） | 9.52×0.80（31×10） | 30 | |
| 12007 | PMM 2420 | 2 | 6.35×0.80（28×10） | 12.70×0.80（34×10） | 20 | |
| 12008 | PMM 2430 | 2 | 6.35×0.80（28×10） | 12.70×0.80（34×10） | 30 | |
| 12009 | PMM 3520 | 2 | 9.52×0.80（31×10） | 15.88×1.00（37×10） | 20 | |
| 12010 | PMM 3530 | 2 | 9.52×0.80（31×10） | 15.88×1.00（37×10） | 30 | |
| 12011 | PML 2320 | 3 | 適合 | 6.35×0.80（28×10） | 9.52×0.80（51×20） | 20 |
| 12012 | PML 2330 | 3 | 6.35×0.80（28×10） | 9.52×0.80（51×20） | 30 | |
| 12013 | PML 2420 | 2 | 適合 | 6.35×0.80（28×10） | 12.70×0.80（54×20） | 20 |
| 12014 | PML 2430 | 2 | 6.35×0.80（28×10） | 12.70×0.80（54×20） | 30 | |
| 12015 | PML 3520 | 2 | 適合 | 9.52×0.80（31×10） | 15.88×1.00（57×20） | 20 |
| 12016 | PML 3530 | 2 | 9.52×0.80（31×10） | 15.88×1.00（57×20） | 30 | |
★国土交通省仕様では、難燃保温材仕様のものが適合となります。JCDA 0009冷媒用断熱材被覆銅管（難燃仕様）適合品。
